Žemos įtampos elektros paskirstymo ir valdymo node

Funkcinio bandymo metu prie AUX trifazės maitinimo jungties buvo prijungtas 12 kW (15 kVA) trifazis generatorius. Generatorius sėkmingai maitino visą valdymo sistemą – veikė PLC, HMI ekranas, DEIF elektros matuoklės, UPS, valdymo grandinės, vidaus apšvietimas bei ACSON kondicionavimo sistema. Bandymas patvirtina valdymo ir pagalbinių sistemų funkcionalumą. Pagrindinė galios paskirstymo dalis su pilna apkrova nebuvo testuojama.

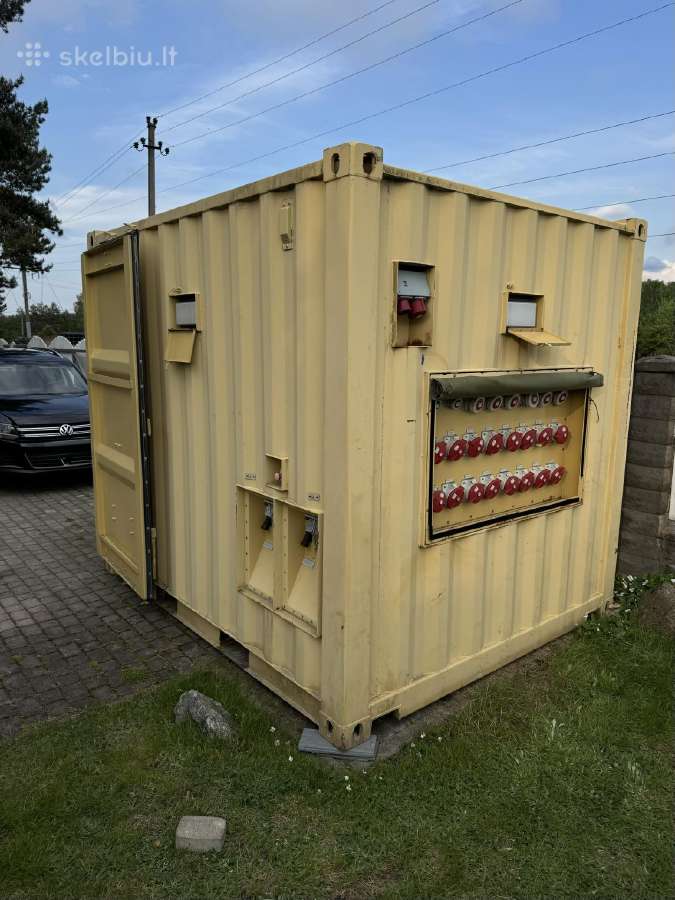

Parduodamas profesionalus konteinerinis žemos įtampos elektros paskirstymo ir valdymo mazgas, suprojektuotas pramoninei elektros energijos paskirstymo, valdymo ir stebėjimo sistemai.

Įranga pagaminta laikantis EN 60204-1 standarto, harmonizuoto su IEC 60204-1, reglamentuojančio pramoninių mašinų elektrinę, elektroninę ir programuojamąją elektroninę įrangą.

Pagrindiniai techniniai duomenys
Trifazė sistema: 400–440 V AC
4 Cavotec pramoniniai elektros įvadai
Kiekvienos Cavotec jungties nominalūs parametrai: iki 440 V ir 420 A
Išėjimai:
16 125 A
6 32 A
2 16 A
Teorinė bendra maksimali paskirstymo galia – apie 1,2–1,3 MW, priklausomai nuo faktinės įvadų konfigūracijos ir leistinų apkrovų
Masyvi varinių šynų „busbar“ paskirstymo sistema
Selektyvios apsaugos ir pramoninio grandinių koordinavimo sistema
Automatiniai galios jungikliai ir apsaugos moduliai
PLC ir HMI pagrindu veikianti valdymo bei stebėjimo architektūra
Integruotas UPS rezervinis maitinimas
Integruota elektros įrangos aušinimo ir temperatūros kontrolės sistema
Atliktas funkcinis bandymas

Prie pagalbinės AUX trifazės maitinimo jungties buvo prijungtas 12 kW / 15 kVA trifazis generatorius.

Bandymo metu sėkmingai įsijungė ir veikė visa valdymo sistema, įskaitant:

PLC ir HMI valdymą
elektros parametrų matavimo prietaisus
valdymo, relių ir kontaktorių grandines
UPS sistemą
konteinerio apšvietimą ir pagalbines grandines
integruotą ACSON kondicionavimo bei aušinimo sistemą

Kondicionavimo sistema bandymo metu veikė iš generatoriaus tiekiamo maitinimo.

Šis bandymas patvirtina pagalbinių, valdymo ir aušinimo grandinių funkcionavimą. Didelės galios pagrindiniai įvadai ir visi galios išėjimai su maksimalia apkrova nebuvo testuojami.

Pagrindiniai komponentai
4 Schneider / Merlin Gerin Compact NS400N galios automatai
16 Schneider / Merlin Gerin Compact NS160N automatai
Merlin Gerin Multi 9 C60N / C60L automatiniai jungikliai
Vigi C60 nuotėkio srovės apsaugos moduliai
20 DEIF MIQ96-2 skaitmeninių elektros parametrų matuoklių
Schneider / Telemecanique Modicon TSX Premium PLC sistema
HMI: Schneider Telemecanique Magelis XBTF034510
PLC procesorius: TSX P57353A
TSX PSY2600 maitinimo modulis
TSX ETY5103 Ethernet ir komunikacijos modulis
TSX SCY21601 komunikacijos modulis
TSX DSY08T2 išėjimų modulis
Modicon Momentum įvesties ir išvesties moduliai
Siemens SITOP 6EP1334-2BA01 24 V maitinimo šaltinis
Pramoninės relės, kontaktoriai ir gnybtų blokai
MGE / Eaton Pulsar M3000 UPS
ACSON 6,9 kW kondicionavimo įrenginys
Bitzer šaldymo kompresoriaus sistema
Danfoss ir Johnson Controls šaldymo bei slėgio kontrolės komponentai
Būklė ir pardavimo sąlygos

Būklė – naudota pramoninė įranga.

Įrenginys parduodamas kaip naudotas techninis elektros paskirstymo modulis. Nors buvo atliktas sėkmingas funkcinis valdymo ir aušinimo sistemų bandymas, prieš pradedant eksploataciją pirkėjui rekomenduojama atlikti:

kvalifikuoto elektriko apžiūrą;
izoliacijos varžos matavimus;
apsauginio įžeminimo ir grandinių vientisumo patikrą;
RCD apsaugų testus;
automatinių jungiklių ir apsaugų nustatymų patikrą;
funkcinius bandymus su numatytomis darbinėmis apkrovomis.

Išrašome PVM sąskaitą faktūrą.

Nurodyta kaina – be PVM. Esame atviri pagrįstiems pasiūlymams.
