Oro uosto navigacinės stoties signalų siuntiklis

Elektromechaninis automatinis pozityvinių (šaukinių) signalų siuntiklis Morzės abėcėle (электромеханический Автомат подачи позывных (АПС) азбукой Морзе), senoms sovietinėms aerodromų radijo stotims / radio švyturiams (ПАР-8С, ПАР-9, ПАР-10С ir analogiškoms). Šio bloko pagalba automatiškai formuoja ir perduoda atpažinimo šaukinius (callsign) Morzės abėcėlės pavidalu, kad pilotai su automatiniu radijo kompasu (АРК) galėtų identifikuoti švyturį.

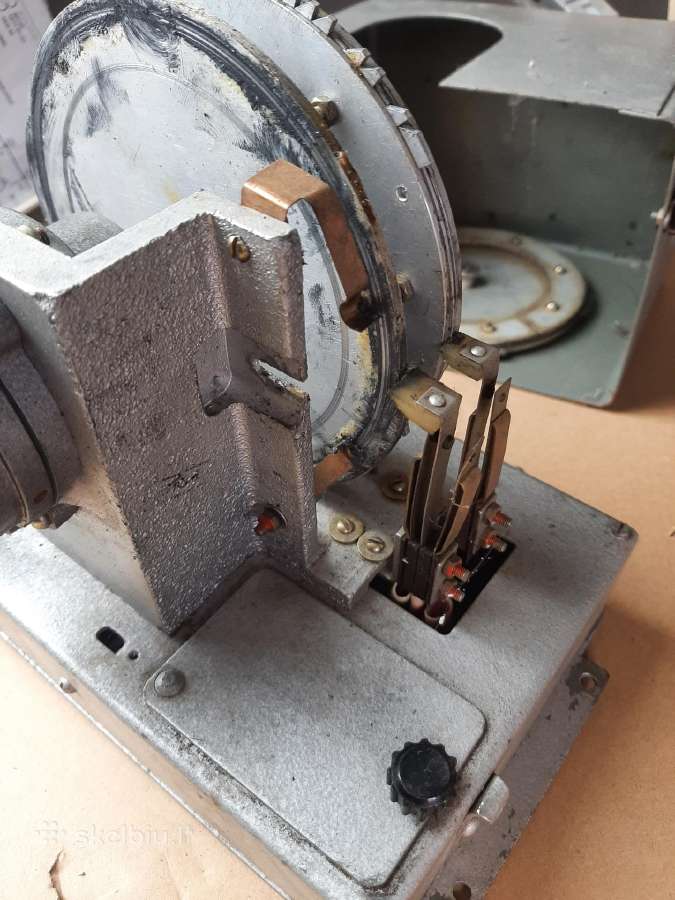

Blokas su rinkimo disku (kodiniu ratu), kuris buvo naudojamas iki elektroninių АПС su mikrokontroleriais atsiradimo.
Didelis metalinis rinkimo diskas (su dantukais/segmentais krašte) jame „užkoduotas“ stoties šaukinys kaip laidžių ir izoliuotų sekcijų (arba kaiščių) kaitaliojimas.
Keletas kontaktinių pirštų/šepetėlių (žalvario lamelių) jie slysta disku ir uždaro toninio generatoriaus grandinę, kai praeina laidūs segmentai.
Variklis ДС-1 (sinchroninis) sukasi diską pastoviu greičiu (paprastai 1 apsuką per 10–30 sekundžių, priklausomai nuo režimo).
Užrašas НАБОРНЫЙ ДИСК ВРУЧНУЮ НЕ ВРАЩАТЬ griežtas perspėjimas: rankiniu sukiojimu sulaužomas reduktorius, sutrinka fazė ir pažeidžiami kontaktai.
Perjungiklis/rankena С ПРИВОДОМ БЕЗ ПАУЗЫ nepertraukiamo darbo režimas be pauzių tarp šaukinio ciklų.
Maitinimo/valdymo jungtis ir gnybtai prijungimui prie toninio generatoriaus (ТГ) ir siųstuvo moduliatoriaus.
Kaip jis veikia:
Diskas sukamas varikliu.
Šepetėliai „skaito“ piešinį ant disko uždaro/atidaro grandinę.
Gaunama taškų ir brūkšnių seka (greitis ~40–50 ženklų per minutę, tonas 800 Hz).
Šaukinys kartojamas du kartus per ciklą (standartas ДПРС/БПРС).
Signalas eina į moduliatorių siųstuvą anteną.
Šaukinį šiame konkrečiame bloke galima nustatyti tik apžiūrėjus/praskambinus disko segmentus (paprastai 2 raidės tolimesniam, 1 raidė artimesniam).
Tai visiškai mechaninis „analogas“ šiuolaikiniam elektroniniam АПС patikimas, bet kaprizingas priežiūroje (reikia valyti kontaktus, tepti reduktorių, stebėti sinchronizaciją).
